Datos Técnicos

SALA – PATIO DE BUTACAS

  • Aforo Total: 554 butacas (fixas)
  • Nº de Accesos a platea: 1
  • Corredores: 3 horizontais e 3 verticais con escaleiras

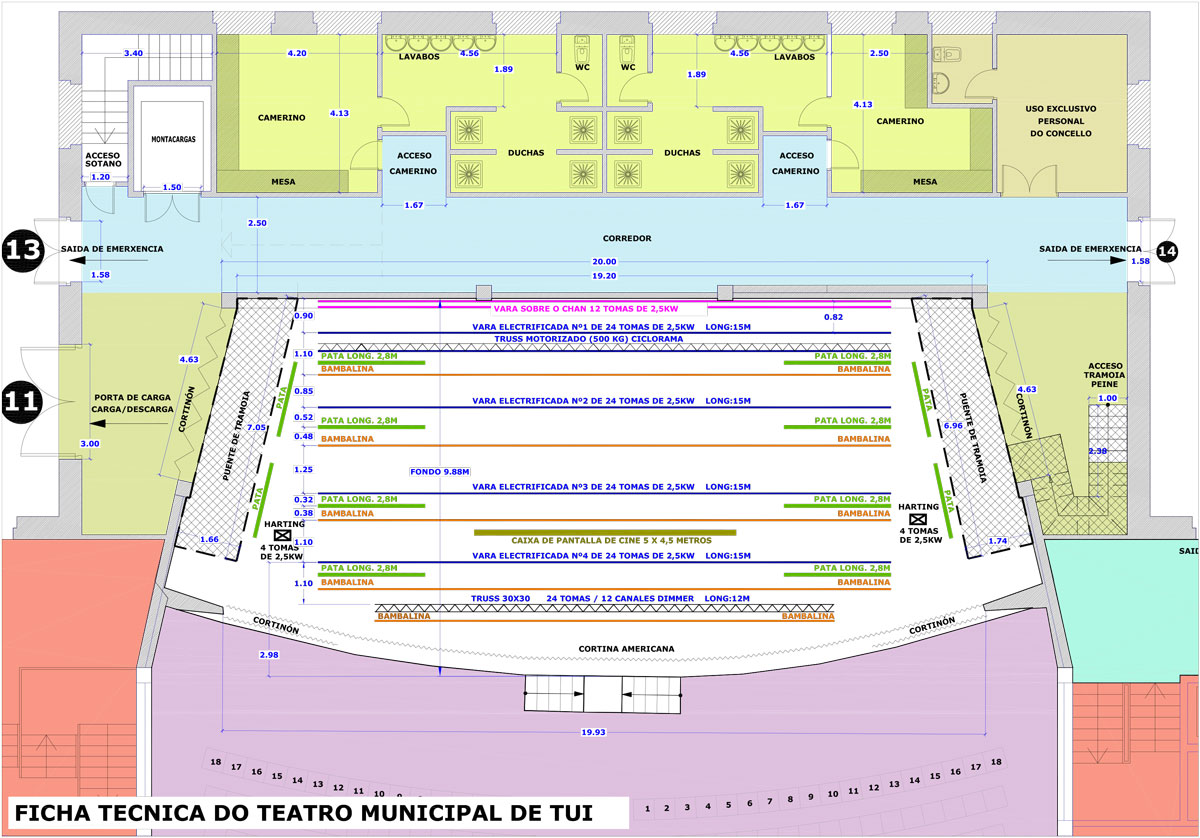

ESCENARIO

ALTO

  • Boca: 7,80 m.
  • De escena a peine : 10,80 m.
  • De peine a teito: 2,50 m.
  • De platea a escenario: 1,30 m.

ANCHO

  • Gravata: 18,00 m.
  • Ombro dereito: 1,60m.
  • Ombro esquerdo: 1,60m.
  • Boca: 17,00 m.
  • Embocadura: 20,20 m.
  • Interior do escenario: 20,20 m.

FONDO

  • Gravata: 1,65 m.
  • Ombro dereito: 8,25 m.
  • Ombro esquerdo: 8,25 m.
  • Boca: 8,25 m.
  • Interior do escenario: 2,25 m.

*Comunicación directa dende os ombros esquerdo e dereito ao través dun corredor posterior ao escenario e aos camerinos.

**Entre escenario e patio de butacas acceso por escaleira central.

PISO ESCENARIO

  • Material: madeira de pino vernizada.
  • Posibilidade de cravar na madeira.
  • Non se conta con escenario supletorio.

CARGA E DESCARGA

Carga e Descarga (porta 11):

  • Medidas: 2,65 x 2,35 m.
  • Distancia ao escenario: directo.
  • Acceso de camións ata 8 metros (outras medidas é preciso avisar)

Montacargas:

  • Medidas: 1,92 x 2,00 m.
  • Carga máxima: 1.500 kg

ESPAZOS ANEXOS DE TRABALLO

Camerinos (porta 13):

  • 2 colectivos en planta, situados detrás do escenario e equipados con luz, espellos, auga quente, 4 duchas, 1 baño, cadeiras, mesas, burras e perchas, así como calefactores.

Postos de Control (no segundo andar):

  • 1 posto de iluminación, son e proxección
  • 1 posto de equipamento RAC

Outros espazos:

  • 2 almacén na segunda planta
  • 1 almacén no soto
  • 1 oficina – almacén detrás do escenario

MAQUINARIA E VESTIDO DA ESCENA

  • 1 peite de ferro de 20,00 m. x 8,00 m.
  • 8 cortes instalados manuais con 3 tiros en cada ombro
  • 1 pano na boca con sistema de apertura eléctrico
  • 1 cámara totalmente negra
  • 8 patas 8 x 3: 4 cada ombro á italiana  / 4 patas, 2 por ombro á alemá
  • 4 patas 8 x 3 libres
  • 5 bambolinas (negro)
  • 1 bambolinón (gris)

ILUMINACIÓN ESCÈNICA

  • 1 truss, 12 circuítos dobres 2.500w sobre o proscenio
  • 4 varas electrificadas, 24 circuítos 2.500w sobre escenario
  • 1 vara fixa ao chan, 12 circuítos 2.500w fondo escenario
  • 2 caixas de 4 circuítos 2.500w cada unha (1 por ombro)
  • Potencia total instalada: 140.000w
  • Potencia tomas compañía: 80.000w
  • Nº de circuítos:    Total: 156     Proscenio: 12 (dobres) - Escenario: 96 - Chan: 20 - Troneiras: 28
  • Patch: situado no soto, posibilidade linkado dende o escenario
  • Dimmers: 8 unidades Stonex Datapak III (144 canais DMX 2.500w 18xdimmer) e 1 unidade DM-1225 (12 canais DMX 2.500w)
  • Mesa control: ETC EXPRESS 250 24/48 computerizada (dimmers 1024, nº de canais máximo 48, potenciómetros de canal 48, operacións a 2 preparacións, 24 canais y 24 submasters)
  • Portos control DMX situados en cabina control e ombro dereito
  • Spliter de 4 links DMX, situados no ombro dereito
  • Sistema de envío de datos con conectividade de alta velocidade a través de RJ46 cableado CAT6 con estacións en cabina e ombro dereito cisco SG100D-08 switch.
  • Proxectores:
    • 5 PAR 64 de 1 kw DTS CLASSIC ECO Nº1 c/portas
    • 5 PAR 64 de 1 kw DTS CLASSIC ECO Nº2 c/portas
    • 14 PAR 64 de 1 kw DTS CLASSIC ECO Nº5 c/portas
    • 8 REC 750W 15º/30º ETC c/portas
    • 12 REC 750W 25º/50º STUDIO PROFILE c/portas
    • 22 PC´S de 1 kw DTS SCENA c/portas c/palas
    • 6 PC´S de 1 kw ARIA PLUS c/portas s/palas
    • 10 PAN de 1 kw ADB asimétricos s/portas s/palas
    • 8 PAN de 1 kw ADB asimétricos R7S c/portas s/palas
    • 6 proxectores PAR LED CAMEO STUDIO PAR 64 18X8W QUAD REBW

AUDIOVISUAL

  • P.A.: Sistema KARRAY REDLINE KR 200S (autoamplificado 4.000w)
  • Monitores:
    • 2 cuñas JBL JRX 100 DE 400W (poder linkalas a 2 cuñas DAS PF-012 de 300w)
    • 2 monitores DAS DS-15 350W (escenario)
    • 2 monitores DAS DS-12 300W (frontal fixas)
  • 2 Patch, un por ombro, 16 canais de micro (outputs 1, 2 e inputs 1, 2)
  • Mesa: Consola de mezclas dixital BEHRINGER DDX 3216 (automatizada e ultraflexible de 16/32 canais, 4 Auxiliares)
  • Moble RAC:3 etapas de potencia D.A.S. [E-8] [E-12] [E-20]
  • 3 ecualizadores (2 analóxicos + 1 dixital)
  • Microfonía:
    • 3 SHURE SM 58 inalámbrico
    • 2 pes de mesa + 4 pes extensibles de micro + cableado
    • 4 AKG D3770
    • 2 módulos pescozo cisne AKG GN 306
    • 3 AKG D700
    • 4 cápsulas: 2 AKG CK 31 + 2 AKG CK 33
    • 3 AKG HN 1000. Adaptador de alimentación Phanton Discreet Acoustic
    • 3 AKG CK 33 Cápsula del condensador
  • Fonte Son: Dennon Double CD/MP3 Player DN-D 6.000
  • Estación Central en escenario
  • Estacións auxiliares na cabina e ambigú
  • Intercom: 3 petacas completas (patch situados 2 nos ombros, 1 sala dimmer, 1 troneiras e, 1 na cabina)

EQUIPAMENTOS DE VÍDEO

  • Proxector CRISTIE 7.500 lumens (Conexións de entrada por DVI, Vídeo composto, VGA, S-Vídeo).
  • Pantalla 6 x 4,5 m (Fixa)
  • Blue-Ray Pionner

OUTROS EQUIPAMENTOS

  • 8 tarimas para iluminación de rúas
  • 4 tarimas corais (en horizontal ou en curva)
  • Linoleo 7 tiras de 10x1,5 (negro/blanco)
  • Ciclorama 10x8m cor gris (cordaxe de suxección superior con entubado pola parte inferior situado a 1.10m do fondo do escenario) (Utilización aviso < 1 semana)
  • Comunicación por teléfono entre cabina, escenario e camerinos
  • Transpaleta e carretilla
  • 50 colchonetas (1,80 x 0,90 m.)

OUTROS SERVICIOS

  • Sala de exposicións – Portas 5 e 7
  • Sala de conferencias – Portas 8 e 10
  • Despacho de billetes – Porta 1
    • (venda de billetes a través da web municipal www.culturatui.info e no propio ambigú hora e media antes)
  • Publicidade propia e servizo de comunicación:
  • Axenda cultural “Corredoira” (semestral)
  • Radio Municipal de Tui e servizo de comunicación municipal
  • Valla exterior (carteleira)
  • Mailing a usuarios dados de alta na base de datos(500)
  • Proxección audiovisual no ambigú.
  • Carteis espectáculos reparto de rúa (semanal)
  • www.culturatui.info
  • publico@culturatui.info
